–Start sales of "HZ Series" high-efficiency centrifugal chiller with magnetic bearings and non-CFC low GWP refrigerant

This release is for Japan only.

最新技術の搭載で環境負荷とライフサイクルコストの低減に貢献

2019年1月23日

日立ジョンソンコントロールズ空調株式会社

全文ダウンロード(pdf）

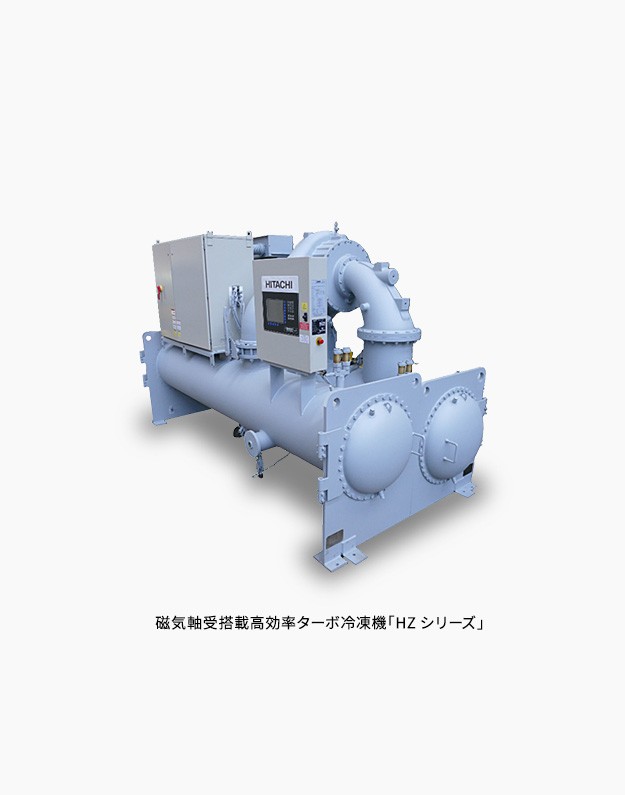

磁気軸受搭載高効率ターボ冷凍機「HZシリーズ」

  日立ジョンソンコントロールズ空調株式会社(CEO：フランツ・サーウィンカ)は、ノンフロン⁽*¹⁾低GWP冷媒HFO-1233zd(E)採用、磁気軸受搭載によるオイルフリー設計、部分負荷効率の大幅向上の3つの革新的な特長を備え、環境負荷の低減とライフサイクルコストの削減に貢献する新型ターボ冷凍機『HZシリーズ』（冷凍能力250～900冷凍トン⁽*²⁾）全14機種を、2019年1月から販売開始します。

地球温暖化問題への対策として、近年、エネルギー消費の削減や冷凍空調機器の冷媒転換が促進されています。冷凍機が地球温暖化にもたらす影響因子には、冷媒の漏洩による直接的排出と、冷凍機のエネルギー消費による二酸化炭素の間接的排出があります。HZシリーズは、ノンフロン低GWP冷媒HFO-1233zd(E)の採用により、直接的排出による影響の低減に寄与します。また、ターボ冷凍機は稼動期間が長期にわたるため、他の空調機器と比較して間接的排出の影響が大きい製品です。業界トップクラスのIPLV9.9^(*3)を達成したHZシリーズは、実稼働条件での運転消費エネルギーの大幅削減により、間接的排出による環境負荷の低減に貢献します。高効率技術によるランニングコスト削減、磁気軸受搭載によるメンテナンスコストの削減を両立し、ライフサイクルコストの大幅削減にも大きく貢献します。

■ 新製品の特長

1. ノンフロン低GWP冷媒HFO-1233zd（E）を採用 冷媒HFO-1233zd(E)は、地球温暖化係数(GWP) ⁽*⁴⁾が1、オゾン層破壊係数が0のノンフロン冷媒であるため、フロン排出抑制法⁽*⁵⁾や改正オゾン層保護法⁽*⁶⁾の適用対象外となります。また、低圧冷媒のため、高圧ガス保安法に基づく特別な資格や管理が不要です。HZシリーズは、本冷媒の特性に合わせて最適に設計された、最新の圧縮機・熱交換器で構成されます。

2.  磁気軸受搭載によるオイルフリー設計 HZシリーズは、磁気軸受搭載によるオイルフリー設計となっており、従来の油潤滑方式と比較して可動部品点数を大幅に低減し、低振動・低騒音・高信頼性を実現しました。また、オーバーホールによる可動部品の交換やオイルに起因するメンテナンスが不要となり、お客様のメンテナンス負担を約56%削減⁽*⁷⁾します。

 3.  部分負荷効率の大幅向上 四季のある日本では、定格負荷が出現する頻度は1%と小さく、ほとんどが部分負荷条件での運転となります。そのため、年間エネルギー消費の削減には、部分負荷効率を向上することが重要です。HZシリーズは、全機種において定格COP⁽*⁸⁾6.0以上を満たしつつ、業界トップクラスのIPLV9.9を達成しました。インバータによる可変速制御およびディフューザ幅制御方式により、部分負荷効率を大幅に向上し、当社従来機種と比較して、年間消費エネルギーを約44%^(*9)削減できます。また、容量制御範囲や冷却水入口温度の運転範囲を拡大し、より広範囲の負荷や外気条件での運転が可能となります。

*1： 2015年4月に施行された「フロン類の使用の合理化及び管理の適正化に関する法律（以下、フロン排出抑制法）」において、HFO-1233zd(E)は管理規制の対象外であり、またこれに伴い経済産業省より「ノンフロンマーク」の適用についても確認を受けました。

*2： 1冷凍トン（1USRT）は、3,516kW（3,024kcal/h）です。

*3： IPLVはIntegrated Part Load Valueの略で、期間成績係数のことです。　四季のある日本では最大負荷の出現する頻度は1%と小さく、定格COPでは年間消費エネルギーの指標とはなりません。このためIPLVは、各部分負荷率でのCOPに年間での発生頻度の重みを付加して、加重平均としたもので、年間消費エネルギー指標となります。HZシリーズでの最高IPLVは9.9（HZ-750M）です。

*4： GWPはGlobal Warming Potentialの略。CO₂を1とした係数で、値が小さいほど環境性に優れます。

*5： フロン回収・破壊法の改正により、フロン排出抑制法（フロン類の使用の合理化及び管理の適正化に関する法律）が、2015年4月1日に施行されました。

*6： 温暖化影響の大きな代替フロンの生産量・消費量を段階的に切り下げていく改正オゾン層保護法が、2019年1月1日に施行されました。

*7： 当社インバータ駆動従来機との比較。冷凍能力300RT。法定償却年15年間の保守で、従来機は8年目に圧縮機分解点検・整備を実施、HZシリーズは圧縮機分解点検・整備無しで試算。

*8： COPはCoefficient of Performanceの略。成績係数のことで、値が大きいほどエネルギー効率に優れます。定格COPとは最大負荷で外気温度が最高の条件を想定した性能です。

*9： 当社固定速従来機との比較。冷凍能力750RT（負荷率は年間40～90%の変化）冷却水入口温度は東京都の気象データからの想定温度。運転時間7,200時間/年。

■ お客様からの問い合わせ先

日立ジョンソンコントロールズ空調株式会社　日本ビジネスユニット　国内大型冷凍機本部

〒105-0022　東京都港区海岸一丁目16番１号(ニューピア竹芝サウスタワー)

電話　03-6848-9206

————————————————————————————————————————

このニュースリリース記載の情報(製品価格、製品仕様、サービスの内容、発売日、お問い合わせ先、URL等)は、発表日現在の情報です。 予告なしに変更され、検索日と情報が異なる可能性もありますので、あらかじめご了承ください。

————————————————————————————————————————

以上
